Baic Tástála Briseadh Trí Thionscal le Córas Anailíse Tonnform FFT arna Fhorbairt go Neamhspleách

I réimse na tástála feidhmíochta meaisín tarraingthe, cuimsíonn modhanna traidisiúnta den chuid is mó tástáil creathadh, tástáil torainn, etc. Mar sin féin, tá sé mar chroílár breithiúnas a dhéanamh ar stádas mótair na tonnta voltais a ghabháil go cruinn agus anailís a dhéanamh ar shonraí oibriúcháin. Tar éis mionchoigeartú forleathan, d'fhorbair Foireann Mótar Ardaitheoir NIDEC go neamhspleách córas anailíse cruth tonn FFT bunaithe ar phrionsabal fórsa aisleictreach na meaisíní tarraingthe - gan gá le braiteoirí seachtracha casta, ní féidir leis tonnta síneacha a ghiniúint ach trí chomhshó comhartha, ag soláthar réiteach níos éifeachtaí agus níos cruinne le haghaidh tástála meaisín tarraingthe.

Il-halgartaim chun an Líne Chosanta um Bhrath Lochtanna a Neartú

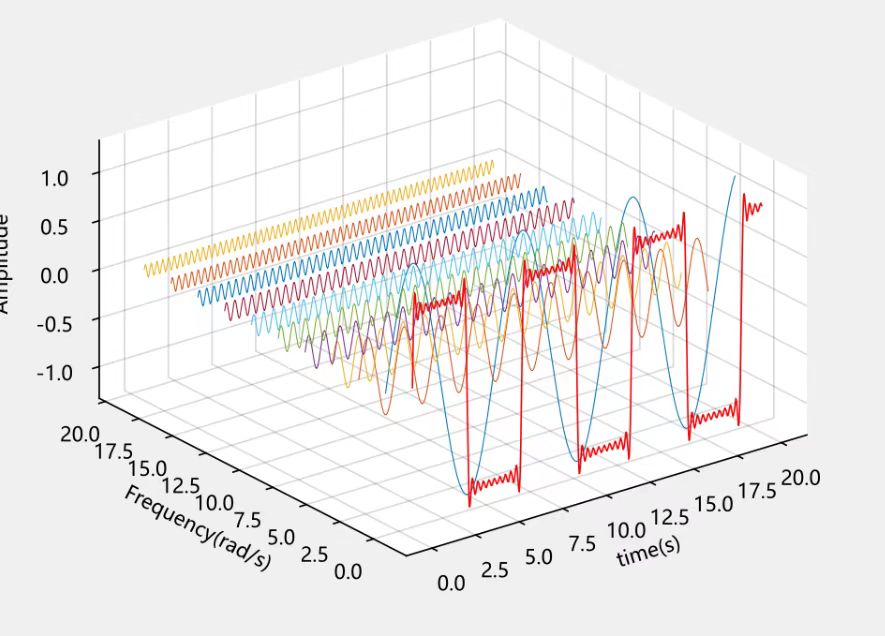

Is uirlis clasaiceach é an algartam Fast Fourier Transform (FFT), croílár uirlisí anailíse NVH, chun lochtanna a bhrath. Féadann sé comharthaí réimse ama an fhórsa spreagtha leictreaghluaisneach a bhailítear le linn oibríocht mhótair a thiontú go comharthaí minicíochta fearainn. In oibriú iarbhír mótair shioncrónacha maighnéad buan, léireofar lochtanna cosúil le mí-ailíniú, pasáil droim ar ais, agus pasting fhritháireamh maighnéid buana in athruithe subtle ar fhórsa leictreamhaighnéadach spreagtha, rud a ghinfidh comharthaí neamhghnácha ag minicíochtaí sonracha. Leis an gcumas anailíse comhartha cumhachtach atá aige, is féidir leis an algartam FFT na hathruithe caolchúiseacha seo a ghabháil go fonnmhar agus leideanna tábhachtacha a sholáthar maidir le diagnóis lochtanna.

Cores Dual de Réiteach Tástála Mótair Ardaitheoir NIDEC

Croí-earraí Crua-earraí: Cárta Soláthair Sonraí Ard-Samplála

Chun "saobhadh" comhartha a sheachaint, roghnaímid cártaí fála sonraí ard-ráta samplála agus ardtaifigh mar bhunús na crua-earraí. Féadann sé athruithe bídeacha voltais ar chúlfhórsa electromotive a ghabháil le linn oibríocht mhótair, comharthaí analógacha a thiontú go comharthaí digiteacha beachta, agus "sonraí ardchaighdeáin amh" a sholáthar le haghaidh anailíse ina dhiaidh sin.

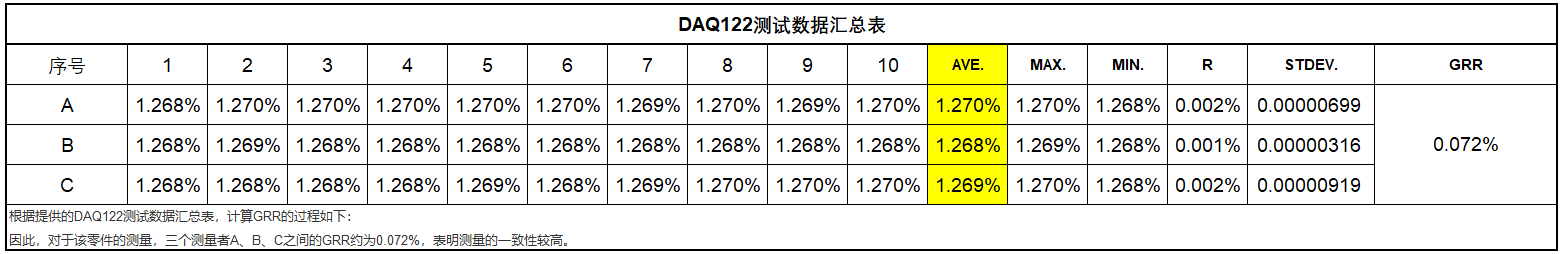

Chun a chinntiú go gcomhlíonann an cárta fála sonraí roghnaithe na ceanglais, rinne an fhoireann ME tástáil air. Léiríonn an anailís go bhfuil cobhsaíocht den scoth ag an gcárta fála sonraí roghnaithe, le GRR de thart ar 0.072% i measc trí thomhas A, B, agus C.

Croí Bogearraí: Córas Anailíse Tonnform FFT arna Fhorbairt go Neamhspleách

Is é príomhbhuntáiste an chórais seo ná "sonraí gairmiúla" a thiontú ina dtorthaí tástála "infheicthe, in-anailísithe agus inúsáidte". Clúdaíonn a thrí phríomhfheidhm anailís lántoiseach ó fhearann ​​ama go fearann ​​minicíochta:

• Cairt Fearainn Ama Voltais Ionduchtaithe: Taispeánann fíor-ama cuar athraithe na gcomharthaí voltais le himeacht ama, ag taispeáint go hintuigthe luaineachtaí voltais agus nóid buaic-theagmhais, ag déanamh sracfhéachaint ar athruithe comharthaí meandracha;

• Anailís Figiúr Lissajous: Gineann figiúirí Lissajous trí chaidreamh céim na gcomharthaí éagsúla, déanann sé breithiúnas tapa ar chobhsaíocht oibriúcháin an mheaisín tarraingthe, agus aithníonn sé sracfhéachaint ar chlaonta céim neamhghnácha;

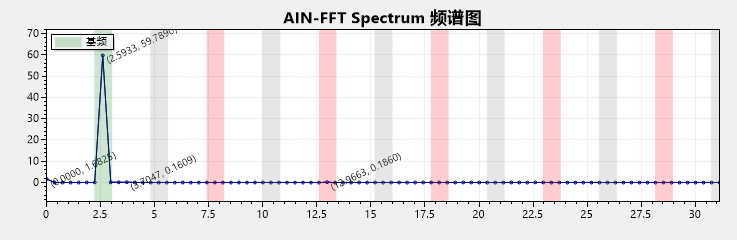

• Mionanailís Speictrim: Athraíonn sé comharthaí réimse ama go sonraí réimse minicíochta, taispeánann sé go soiléir comhréir gach comhpháirte minicíochta, agus aimsíonn sé go héasca fadhbanna féideartha amhail trasnaíocht armónach.

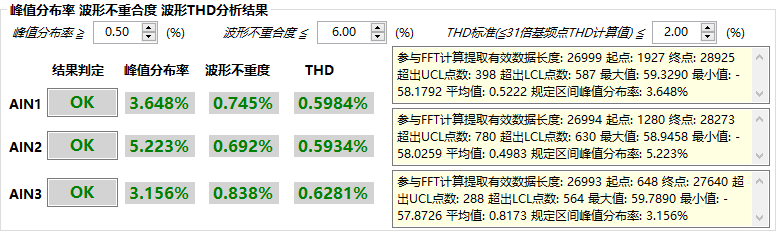

Seachas "sonraí féachana", díríonn an córas níos mó ar "torthaí a sheachadadh". Cosnaíonn trí phríomhtháscairí tástála feidhmíocht an mheaisín tarraingthe:

1. Ráta Dáilte Buaic: Déantar dáileadh buaicphointí voltais a chomhaireamh, breithníonn sé an bhfuil buaiceanna laistigh de raon réasúnta, agus seachnaíonn sé caillteanas mótair de bharr buaiceanna neamhghnácha;

2. Céim Neamh-Chomhtharlú Waveform: Déanann sé comparáid idir an difríocht idir an tonnform iarbhír agus an tonn sine caighdeánach, déanann sé saobhadh tonnform a chainníochtú, agus soláthraíonn sé bunús beacht do choimisiúnú mótair;

3. Anailís THD Waveform: Ríomhann sé saobhadh armónach iomlán, léiríonn sé go hintuigthe tionchar armónach ar thonnfhoirmeacha voltais, agus cuidíonn sé le cáilíocht táirgí meaisíní tarraingthe a bharrfheabhsú.

Taispeántas Gnóthachtála

Tríd an gcóras anailíse tonnform FFT a forbraíodh go neamhspleách, rinneadh tástáil iltoiseach ar fheidhmíocht mótair NVH, ag laghdú go mór saincheisteanna cáilíochta táirgí agus ag cinntiú cáilíocht mótair sula seachadadh. Ó mhí na Nollag 2024 go dtí an lá atá inniu ann, tástáladh thart ar na mílte mótair, agus tá an toradh céad-pas de mhótair tástála coinnithe os cionn 99.5%. Léiríonn bailiú agus anailís na sonraí seo go hiomlán iontaofacht chaighdeán mótair ardaitheoir NIDEC agus an tábhacht a bhaineann leis na bogearraí tástála feidhmíochta mótair FFT seo a fhorbairt.

Mar fhocal scoir, ó léirmhíniú prionsabal NVH, tabhairt isteach nuálaíochta, sealbhú sonraí ardluais, anailís paraiméadar iltoiseach go dtí tástáil olltáirgeachta ar scála iomlán, briseann an córas anailíse tonnform FFT seo teorainneacha na tástála traidisiúnta. Cibé le haghaidh iniúchadh cáilíochta mhonarcha mótair, oibriú laethúil agus monatóireacht cothabhála, nó diagnóis locht, féadann sé tacaíocht tástála mionsonraithe agus cuimsitheach a sholáthar, ag instealladh móiminteam nua isteach sa tástáil éifeachtach, sábháilte agus iontaofa ar fheidhmíocht mótair sa tionscal meaisín tarraingthe ardaitheoir!
